今天我们来说一下二叉堆(BinaryHeap)。堆是很有用的数据结构，例如后面会学到的优先队列，堆排序等，都和堆有关。操作系统中很多调度，也和堆有关。
还记得我们之前学过的完全二叉树吗？如果不记得了，就需要先回去复习一下，因为二叉堆，首先是一棵完全二叉树，或者近似完全二叉树。
再来说一下二叉堆的特性。二叉堆分为最小堆和最大堆。如果是最小堆，那么父节点的值，总是小于或等于任何一个子节点的值，通俗点就是把一棵树从上往下看，值在变大，下面的大于等于上面的。如果是最大堆，则是反过来，父节点的值，总是大于或等于任何一个子节点的值。
如果要简单点记忆，那就是这棵树上的值按层来看，如果是从小到大，那就是最小堆，如果是从大到小，那就是最大堆。
接下来我们就开始说二叉堆的细节，插入节点，删除节点。
插入节点
插入节点，其实也就是构建二叉堆的过程，语言描述流程如下。
找到要插入的位置，这个位置就是当前这棵完全二叉树，最后一个位置 (不太好理解)。如果用代码流程来描述的话，就是按层遍历当前的树，如果遇到一个节点，左子树为空，或者又子树为空，或者左右子树都为空，那么，这个点就是要插入节点的父节点，而要插入的节点，将作为这个节点的左子树或右子树。看下面的图
假设我们要在上面的堆中插入一个节点，按照上面代码流程中描述的，可以找到要插入节点的父节点，是11。
找到了要插入节点的父节点，还要判断这个父节点是左子树为空，还是右子树为空，还是都为空，如果左子树为空，则新点作为左子树，如果左子树不为空，则新点作为右子树。插入后的图如下(假设要插入的数值为3)
节点插入后，当前的树并不满足二叉堆的规则，所以还需要将新插入的点向上浮动。如果当前节点值小于父节点的值，则交换当前节点和父节点的值。然后再次判断，直到当前值不再小于父节点值，或者父节点值为空了，则位置调整完毕，整个插入流程也就结束了。看下面的流程图
上图中，首先用 3 和 11 比较，因为 3 小于 11，所以交换两个节点的值
上图中，再次用 3 和父节点 5 比较，因为 3 小于 5，所以再次交换两个节点的值
上图中，再次用 3 和父节点 1 比较，咦，3 不小于 1，所以不交换，节点调整结束。此时的树满足二叉堆的规则。
以上就是整个插入节点的流程，下面我们用代码去实现一下。代码中的 TreeAlgo 类是我们为了方便写的一个帮助类，实现了层序打印和查找的一些方法。
1
2
3
4
5
6
7
8
9
10
11
|
public class Node {
public int data;
public Node parent = null;
public Node left = null;
public Node right = null;
public Node(int data){
this.data = data;
}
}
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
|
using System;
public class BinaryHeap {
public Node root;
public void Insert(int data){
Node lastParentNode = TreeAlgo.FindParentOfFartestLeftLocation(root);
if(lastParentNode == null){
Console.WriteLine("Insert Root Node " + data);
root = new Node(data);
}else{
Node newNode = new Node(data);
if(lastParentNode.left == null){
lastParentNode.left = newNode;
} else if(lastParentNode.right == null){
lastParentNode.right = newNode;
}else{
Console.WriteLine("父节点错误，父节点左右子树都不为空，无法插入!");
return;
}
newNode.parent = lastParentNode;
Node opt = newNode;
while(opt != null && opt.parent != null && opt.data <= opt.parent.data){
int tmp = opt.data;
opt.data = opt.parent.data;
opt.parent.data = tmp;
opt = opt.parent;
}
}
}
}
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
|
using System;
using System.Collections.Generic;
class Program
{
static void Main(string[] args)
{
BinaryHeap bh = new BinaryHeap();
bh.Insert(1);
bh.Insert(9);
bh.Insert(22);
bh.Insert(17);
bh.Insert(11);
bh.Insert(33);
bh.Insert(27);
bh.Insert(21);
bh.Insert(19);
TreeAlgo.LevelOrderTraversal(bh.root);
}
}
|
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
|
using System;
using System.Collections.Generic;
public static class TreeAlgo {
public static void LevelOrderTraversal(Node root){
if(root == null){
return;
}
Queue<Node> q = new Queue<Node>();
q.Enqueue(root);
while(q.Count > 0){
Node currNode = q.Dequeue();
string msg =string.Format("{0}({1}) ", currNode.data, currNode.parent != null?currNode.parent.data.ToString():"null");
Console.WriteLine(msg);
if(currNode.left != null){
q.Enqueue(currNode.left);
}
if(currNode.right != null){
q.Enqueue(currNode.right);
}
}
}
public static Node GetIndexOfNodeWithLevelOrder(Node root, int index){
if(root == null){
return null;
}
Queue<Node> q = new Queue<Node>();
q.Enqueue(root);
int iIndex = 0;
Node targetNode = null;
while(q.Count > 0){
Node currNode = q.Dequeue();
if(iIndex == index){
targetNode = currNode;
break;
}
if(currNode.left != null){
q.Enqueue(currNode.left);
}
if(currNode.right != null){
q.Enqueue(currNode.right);
}
iIndex += 1;
}
return targetNode;
}
public static Node GetLastNodeOfLevelOrder(Node root){
if(root == null){
return null;
}
Queue<Node> q = new Queue<Node>();
q.Enqueue(root);
Node lastNode = null;
while(q.Count > 0){
lastNode = q.Dequeue();
if(lastNode.left != null){
q.Enqueue(lastNode.left);
}
if(lastNode.right != null){
q.Enqueue(lastNode.right);
}
}
return lastNode;
}
public static Node FindParentOfFartestLeftLocation(Node root){
if(root == null){
return null;
}
Queue<Node> q = new Queue<Node>();
q.Enqueue(root);
Node targetNode = null;
while(q.Count > 0){
targetNode = q.Dequeue();
if(targetNode.left == null || targetNode.right == null){
break;
}
q.Enqueue(targetNode.left);
q.Enqueue(targetNode.right);
}
return targetNode;
}
}
|
上面的代码可以自己使用C#运行一下看结果。下面我们继续说删除节点的操作。
删除节点
删除节点，稍微复杂一点点，但也不是特别复杂，按下面的流程来操作即可

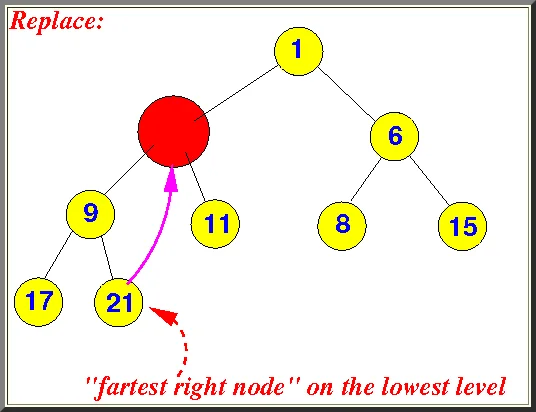

找到按层序遍历的最后一个节点，然后用最后一个节点的值，替换要删除节点的值。然后将最后一个节点值删除掉。看下面的图
上面的过程，我们已经将最后一个节点 21 替换到了要删除的节点 5 的位置，并且将原来 21 的节点从树中删除掉。但是现在的树不符合二叉堆的规则，所以我们需要浮动现在的 21 节点。
浮动节点，将树调整为正确的二叉堆。删除节点时，节点的浮动有可能需要往下浮动，也有可能需要往上浮动。我们当前所讲的，都是按最小堆来操作的。如果 21 节点比父节点小，则要往上浮动。如果 21 节点比父节点大，则要往下浮动。
往上浮动，只要循环判断是否比父节点小即可，就像插入节点那样。而往下浮动，可能面对着两个又节点，所以要选择和两个子节点中值小的那个节点进行数据交换。显然，现在的 21 节点需要往下浮动，浮动到没有子节点，或者没有比当前节点小的节点位置。
上图中，21 的子节点 9 和 11，需要和值更小的 9 进行交换
上图中，21 换到了原来 9 的位置，发现还有子节点，所以继续判断。因为 17 比 21 小，所以需要继续交换。
到此，发现没有更小的节点了，浮动完毕，整棵树符合二叉堆规则。
以上就是删除节点的流程，下面我们用代码去实现。下面是加入了删除函数的 BinaryHeap类
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
| using System;
public class BinaryHeap {
public Node root;
public void Insert(int data){
Node lastParentNode = TreeAlgo.FindParentOfFartestLeftLocation(root);
if(lastParentNode == null){
Console.WriteLine("Insert Root Node " + data);
root = new Node(data);
}else{
Node newNode = new Node(data);
if(lastParentNode.left == null){
lastParentNode.left = newNode;
} else if(lastParentNode.right == null){
lastParentNode.right = newNode;
}else{
Console.WriteLine("父节点错误，父节点左右子树都不为空，无法插入!");
return;
}
newNode.parent = lastParentNode;
Node opt = newNode;
while(opt != null && opt.parent != null && opt.data <= opt.parent.data){
int tmp = opt.data;
opt.data = opt.parent.data;
opt.parent.data = tmp;
opt = opt.parent;
}
}
}
public void Delete(int index){
Node optNode = TreeAlgo.GetIndexOfNodeWithLevelOrder(root, index);
Node lastNode = TreeAlgo.GetLastNodeOfLevelOrder(root);
optNode.data = lastNode.data;
if(lastNode.parent.left == lastNode){
lastNode.parent.left = null;
}else if(lastNode.parent.right == lastNode){
lastNode.parent.right = null;
}
if(optNode.parent != null && optNode.data < optNode.parent.data){
while(optNode.parent != null && optNode.data < optNode.parent.data){
int tmp = optNode.data;
optNode.data = optNode.parent.data;
optNode.parent.data = tmp;
optNode = optNode.parent;
}
}
else{
while(optNode.left != null || optNode.right != null){
Node compareNode = null;
if(optNode.left != null && optNode.right != null){
if(optNode.left.data < optNode.right.data){
compareNode = optNode.left;
}else{
compareNode = optNode.right;
}
}
else{
if(optNode.left != null){
compareNode = optNode.left;
}else if(optNode.right != null){
compareNode = optNode.right;
}
}
if(compareNode != null && optNode.data > compareNode.data){
int temp = optNode.data;
optNode.data = compareNode.data;
compareNode.data = temp;
}
optNode = compareNode;
}
}
}
}
|
上面的代码中，删除函数的参数传的是第几个节点。当然，你也可以改成删除某个特定值的节点，删除逻辑都是一样的。
下面是运行的代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| using System;
using System.Collections.Generic;
class Program
{
static void Main(string[] args)
{
BinaryHeap bh = new BinaryHeap();
bh.Insert(1);
bh.Insert(5);
bh.Insert(6);
bh.Insert(9);
bh.Insert(11);
bh.Insert(8);
bh.Insert(15);
bh.Insert(17);
bh.Insert(21);
TreeAlgo.LevelOrderTraversal(bh.root);
bh.Delete(1);
Console.WriteLine("------ Delete 1");
TreeAlgo.LevelOrderTraversal(bh.root);
}
}
|
以上就是二叉堆插入和删除的逻辑。
